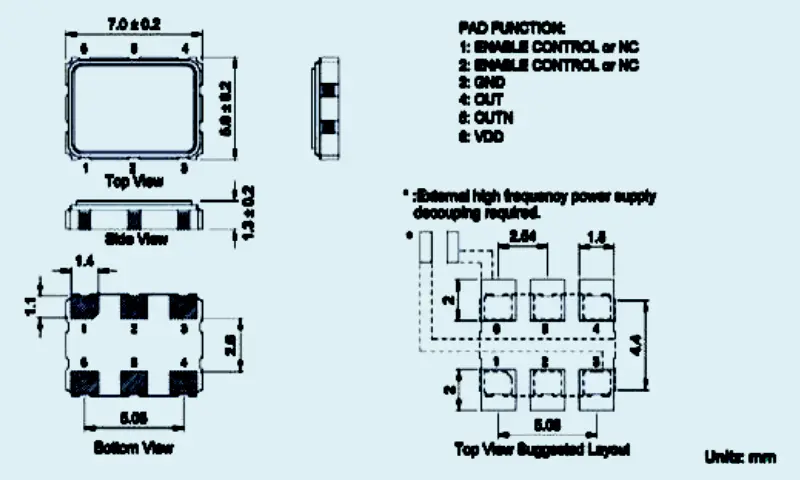

Name: 水晶振動子差動出力 7.0*5.0
Uploaded: 2026-06-08T11:33:00+08:00

水晶振動子差動出力 7.0*5.0 ディファレンシャルアウト 7.0*5.0

アイテム		ディファレンシャルアウト 7.0×5.0
出力タイプ		LVPECL	LVDS	LVDS
周波数レンジ (F0)		25MHz～200MHz	25MHz～200MHz	25MHz～200MHz
周波数安定性		±25ppm、±50ppmまたは指定
動作温度範囲 (TOPR)		-40°C ～ +85°C、-40°C ～ +125°C または指定
保管温度範囲 (TSTG)		-55℃～+125℃
電源電圧(VDD)		2.5Vまたは3.3V 1.8V、2.5Vまたは3.3V
供給電流 (IDD)		最大80mA	最大80mA	最大30mA
スタンバイ電流 (ISTD)		最大10μA
出力対称性 (Sym)		40%～60%、45%～55%(1/2VDD時)
立ち上がり時間 (Tr)		最大10nS（10%VDD～90%VDD）
立ち下がり時間 (Tf)		最大10nS（10%VDD～90%VDD）
出力電圧	VOH (標準)	VDD -1.025V 1.6V	VDD -0.8V最大	VDD -1.165V 最小
	VOL (標準)	VDD -1.62V 0.9V	VDD -1.165V最大	VDD -2.0V 最小
出力負荷		50Ω	100Ω	50Ω
起動時間(TS)		最大10ms
スタンバイ機能（トライステート）		ピン 1、ピン 2= H(+0.7VDD 最小) またはオープン - ピン 4、ピン 5 = 動作ピン 1、ピン 2= L(+0.3VDD 最大) ---- ピン 4、ピン 5 = ハイインピーダンス
位相ジッター (12KHZ~20MHZ)		最大1ps
表に記載されているパラメータに加えて、お客様のニーズに応じて設計することができます

その他の仕様については営業担当までお問い合わせください。
