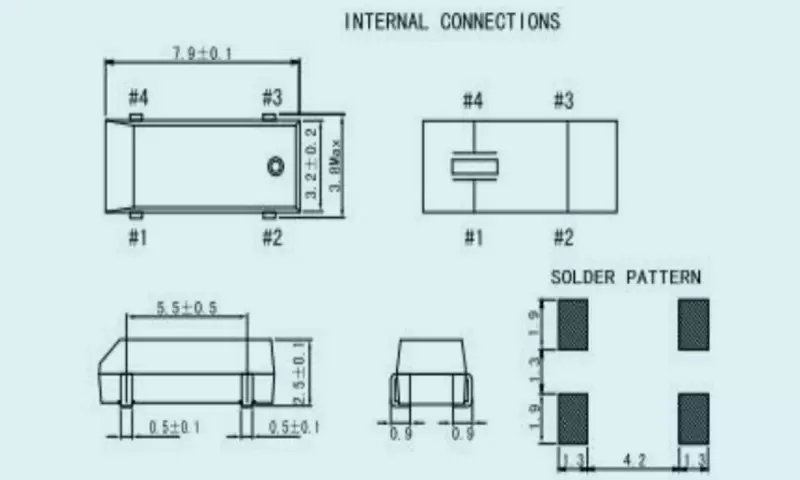

SMD KHzレンジ水晶ユニット TF8.0x3.8

項目	シリーズ	8038
出力タイプ		ファンダメンタル
周波数範囲(F0)		32.768KHZ	20K～120KHZ
周波数安定性		+/-20ppm +/-50ppm	+/-50ppm +/-100ppm
使用温度範囲(TOPR)		-40℃~+85℃、-40℃~+125℃または指定
保管温度範囲(TSTG)		-55℃～+125℃
ドライブレベル(DL)		タイプシャル 0.1uw、最大 1uw
ターンオーバー温度(Ti)		25℃±5℃
放物線係数(B)		-0.04*10-6/℃2 最大
負荷容量(CL)		7pF、9pF、12.5pFまたは指定
運動抵抗（ESR）		最大50KΩ
運動容量（C1）		1.8 fF 標準	4.0 fF ～ 0.6 fF
シャント容量(C0)		0.9 pF 標準	2.0 pF ～ 0.6 pF
周波数老化（1年目）		3x10-6/年最大。	最大5x10-6/年。
表に記載されているパラメータに加えて、顧客のニーズに応じて設計することができます
