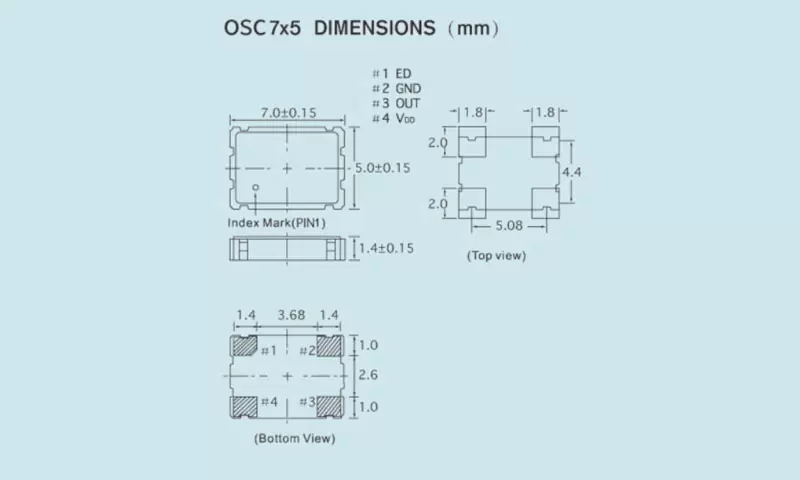

SMD発振器 4パッドパッケージ7.0x5.0

電気仕様		OSC7050
周波数範囲(F0)		1MHz～156.25MHz
ファンアウトタイプ		CMOS/HCOMS/LVCMOS
電源電圧（VDD）推奨動作		1.8V、2.5V、2.8V、3.3V、5.0V ±10%
動作温度範囲		-40℃℃~+85℃、-40℃~+125℃℃または指定
温度に対する周波数安定性		+20ppm、+50ppm、+100ppm、または指定
CMOS
VOL(最大)		0.18V、0.25V、0.28V、0.33V、0.5V
VOH(分)		1.62V、2.25V、2.52V、2.97V、4.5V
保管温度範囲		-55℃～+125℃
入力電流	3.3V	1.544MHz～32MHz 35mA(15pF)
		32MHz～85MHz 45mA(15pF)
		85MHz～200MHz 60mA(15pF)
	5.0V	1.544MHz～32MHz 35mA(15pF)/45mA(30pF)
		32MHz～85MHz 50mA(15pF)/60mA(30pF)
		85MHz～200MHz 70mA(15pF)
対称性（デューティサイクル）		40%~60%:45%~55%
立ち上がり/フルタイム(0.2VDD~0.8VDD時)		最大10ns
負荷容量		15pF/30pF/50pF
起動時間（標準）		最大10ms(15pF)
E/D機能	PIN#1 オープンまたはVhigh≥0.7VDD	PIN#3 アクティブ
	ピン#1 Vlow≥0.3VDD	ハイズ
熟成期間 25° 1年目（最大）		+1ppm/年、+3ppm/年、±5ppm/年
表に記載されているパラメータに加えて、顧客のニーズに応じて設計することができます
