SMD発振器
4パッドパッケージ5.0x3.2

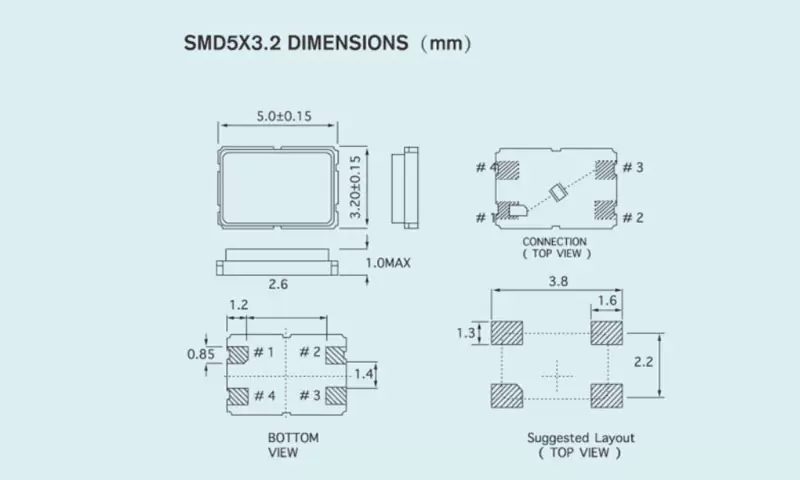

水晶ユニット SMD5.0x3.2
| タイプ | SMD5.0x3.2 |
| 周波数範囲 | 6MHz～125MHz |
| クリスタルカットとモード | AT/FUNDと第3倍音 |
| 周波数許容範囲（25℃） | ±5ppm～±30ppm、または指定 |
| 周波数温度特性 | ±10ppm（-20℃～70℃） ±30ppm（-40℃～85℃） |
| 動作温度範囲 | -40℃～+125℃ |
| 保存期間範囲 | -55℃～+125℃ |
| 等価直列抵抗（ESR） | 表を参照 |
| 負荷容量(CL) | 6pf〜∞ |
| シャント容量(Co) | <5pf |
| 絶縁抵抗 | DC 200Vで500MΩ以上 |
| ドライブレベル | 10μw～300μw |
| 老化（年） | ±3ppm（年） |
周波数と等価直列抵抗
| 周波数(MHz) | モード | ESR(Ω)SMD5.0x3.2 |
| 6.000 ≤f | AT/ファンド | ≤500 |
| 6.000<f<20.000 <="" td=""> | AT/ファンド | ≤ 80 |
| 20.000 ≤f<40.000 | AT/ファンド | ≤ 40 |
| 40.000≤f<80.000 | 3倍音 | ≤60 |
| 8.000 ≤f<12.000 | AT/ファンド | |
| 12.000≤f<20.000 | AT/ファンド | |
| 20.000≤f<30.000 | AT/ファンド | |
| 30.000≤f<54.000 | AT/ファンド | |
| 表に記載されているパラメータに加えて、顧客のニーズに応じて設計することができます | ||
