Name: SMD水晶発振器差動出力
Uploaded: 2026-01-19T13:53:04+08:00

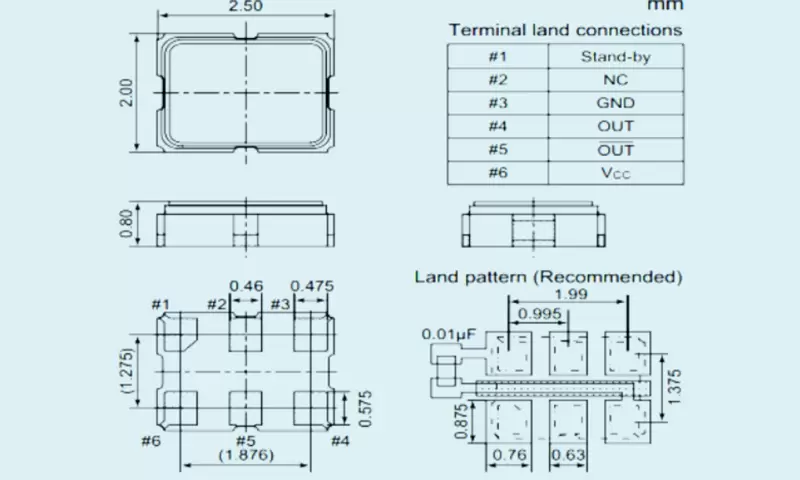

SMD水晶発振器差動出力 LV2.5x2.0

項目	シリーズ	2520
出力タイプ		LVPECL	LVDS	HCSL
周波数範囲(F0)		25MHz～200MHz	25MHz～200MHz	25MHz～200MHz
周波数安定性		+/-25ppm	+/-50ppm	または指定する
使用温度範囲(TOPR)		-40℃~+85℃、-40℃~+125℃または指定
保管温度範囲(TSTG)		-55℃～+125℃
電源電圧(VDD)		2.5Vまたは3.3V +/-10%
供給電流(IDD)		最大80mA	最大80mA	最大30mA
スタンバイ電流(lSTD)		最大10μA
出力対称性(Sym)		40%~60% 45%~55%(1/2VDD時)
立ち上がり時間(Tr)		最大5nS(20%VDD~80%VDD)
落下時間(Tf)		最大5ns(20%VDD~80%VDD)
出力電圧	VOH（標準） VOL(標準)	VDD -1.025V VDD -1.62V	1.6V 0.9V	0.74V 0
出力負荷		50Ω	100Ω	50Ω
起動時間(TS)		最大10ミリ秒
スタンバイ機能（トライステート）		ピン1、ピン2=H(+0.7VDD min)またはオープン - ピン4、ピン5=動作ピン1、ピン2=L(+0.3VDD最大)---- ピン4、ピン5=高インピーダンス
位相ジッター(12KHZ~20MHZ)		最大0.3pS
表に記載されているパラメータに加えて、顧客のニーズに応じて設計することができます
