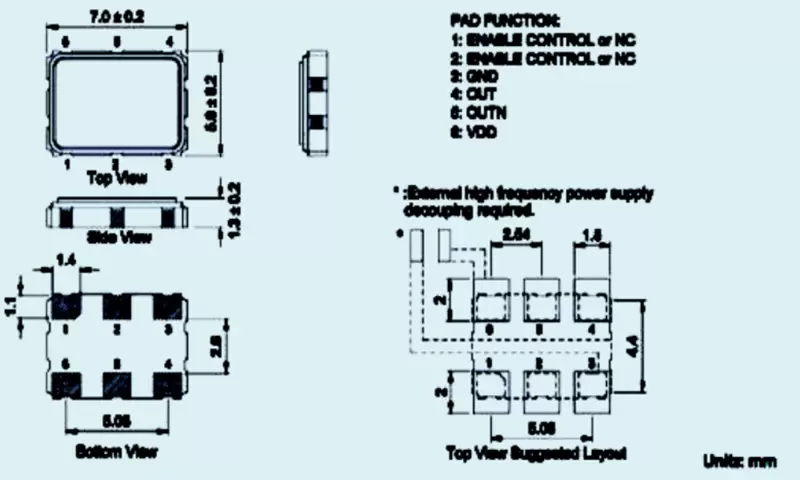

SMD水晶発振器差動出力 LV7.0x5.0

項目	シリーズ	7050
出力タイプ		LVPECL	LVDS	HCSL
周波数範囲(F0)		25MHz～200MHz	25MHz～200MHz	1MHz～200MHz
周波数安定性		+/-25ppm	+/-50ppm	または指定する
使用温度範囲(TOPR)		-40℃~+85℃、-40℃~+125℃または指定
保管温度範囲(TSTG)		-55℃～+125℃
電源電圧(VDD)		2.5Vまたは3.3V		1.8V、2.5V、または3.3V
供給電流(IDD)		最大80mA	最大80mA	最大30mA
スタンバイ電流(lSTD)		最大10μA
出力対称性(Sym)		40%~60% 45%~55%(1/2VDD時)
立ち上がり時間(Tr)		最大10nS(10%VDD~90%VDD)
落下時間(Tf)		最大10ns(10%VDD~90%VDD)
出力電圧	VOH（標準） VOL(標準)	VDD -1.025V VDD -1.62V	1.6V VVdd-0.8V（最大） 0.9V Vdd-1.165V（最大）	Vdd-1.165V以上 Vdd-2.0V以上
出力負荷		50Ω	100Ω	50Ω
起動時間(TS)		最大10ミリ秒
スタンバイ機能（トライステート）		ピン1、ピン2=H(+0.7VDD min)またはオープン - ピン4、ピン5=動作ピン1、ピン2=L(+0.3VDD最大)---- ピン4、ピン5=高インピーダンス
位相ジッター(12KHZ~20MHZ)		1pS最大
表に記載されているパラメータに加えて、顧客のニーズに応じて設計することができます
