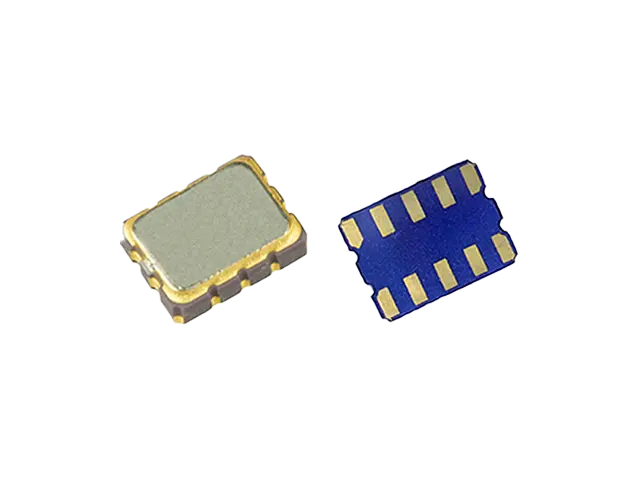

Name: 水晶振動子 RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: HLC RTC 水晶共振器は、正確なリアルタイム クロック機能、低消費電力、信頼性の高いタイミング パフォーマンスを提供します。

電気仕様	シンボル	状態	評価	ユニット
供給電圧	VDD	VDD-GND間	-0.3～6.5	V
供給電圧	VBAT	VBATとGND間	-0.3～6.5	V
入力電圧	ヴィン	FOE、SCL、SDA ピン	GND=0.3～6.5	V
出力電圧①	Vout1	FOUTピン	GND=0.3～DD+0.3	V
出力電圧②	Vout2	SDAおよび/INTピン	GND=0.3～6.5	V
温度範囲	ストレージ	包装せずに個別に保管した場合	-55～125	℃
周波数安定性	△f/f	Ta=0℃～+50℃、VDD=3.0V	-3.4～3.4	PPM
周波数安定性	△f/f	Ta=-40℃～+85℃、VDD=3.0V	-5～5	PPM
周波数・電圧特性	f/V	Ta=+25℃、VDD=2.0V～5.5VC	±1.0以下	PPM/V
対称性（デューティサイクル）	ツウ/ツ	VDDレベルの50%	40～60	%
SCLとSDAの立ち上がり時間	トル		0.3以下	私たち
SCL と SDA の立ち下がり時間	TF		0.3以下	私たち
SCLクロック周波数	fsCL		最大400	KHz
スタートコンディションセットアップ時間	つす;すた		0.6分	私たち
スタートコンディションホールド時間	tHD;STA		0.6分	私たち
データセットアップ時間	つ、だった		100分	ns
データ保持時間	tHD;DAT		0分	ns
開始条件と停止条件の間のバスのアイドル時間	tBUF		1.3分	私たち
SCL=“L”のとき	遅い		1.3分	私たち
SCL=“H”の時間	大腿		0.6分	私たち
発振開始時間	tSTA	Ta=+25℃、VDD=1.6V～5.5VC	最大1個	s
発振開始時間	tSTA	Ta=-40℃～+85℃、VDD=1.6V～5.5VC	最大3個	s
25°Cでの熟成 1年目(最大)			±3.0以下	PPM
温度センサーの精度	ツェンソル	VDD=3.0V	±5.0以下	℃
表に記載されているパラメータに加えて、お客様のニーズに応じて設計することができます

32.768kHz DTCXO内蔵
I 2C-Busの高速モード（最大400kHz）をサポート
日、日、時、分の設定によるアラーム割り込み機能
ウェイクアップタイマー割り込み
秒、分の時刻更新割り込み機能
OE 機能付きの温度補償済み 32.768 kHz 出力 (FOE ピンおよび FOUT ピン)
閏年の自動修正（2000年から2099年まで）
広いインターフェース電圧範囲: 2.5 V ～ 5.5 V
広い計時電圧範囲:1.6 V ～ 5.5 V
低消費電流: 0.90 uA / 3 V (標準値)
バックアップ切替回路内蔵。
